鹤管装车流程图



发布时间:2022-05-07


上部卸油工艺流程

       上部卸油--是通过鹤管从油罐车上部用泵或虹吸自流的方法将油卸车。

       ------这是我国铁路卸油广泛采用的方法。

       流程:   泵卸油 、虹吸自流。

1、泵卸油流程:

鹤管装车流程图

鹤管装车流程图

       设备介绍及表达方式;流程及管网的连接—详讲;此图工艺上存在的问题?

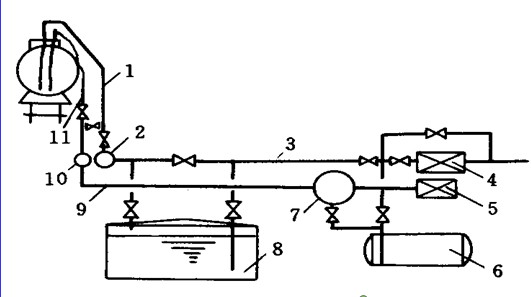

轻油装卸系统简图

       1-鹤管;2-集油管;3-输油管;4-输油泵;5-真空泵;6-放空罐;7-真空罐;8-零位油罐;9-真空管;10-扫舱总管;11-扫舱短管

泵卸油流程的三大系统:

       输油系统的作用:输转油罐车与储油罐内的油品。

       设备:鹤管、集油管、输油管和输油泵等。

       真空系统的作用:填充鹤管的虹吸和收净油罐车底油。设备:真空泵、真空罐、真空管线和扫舱短管等。

       放空系统的作用:装卸完毕后,将管线中的油品放空,以免下次输送其它油品时造成混油现象或易凝油品冻结于管线中。

       设备:放空罐和放空管线。

存在的问题:

       从油罐车内卸出的油品可直接泵送至储油罐,不经过零位罐,减少了油品损耗。必须设置高大的鹤管、栈桥和真空系统等,设备多、操作复杂,并往往形成气阻(?),影响正常卸油。

       适用场合:平原大型油库

2、自流卸油流程:

卸车鹤管

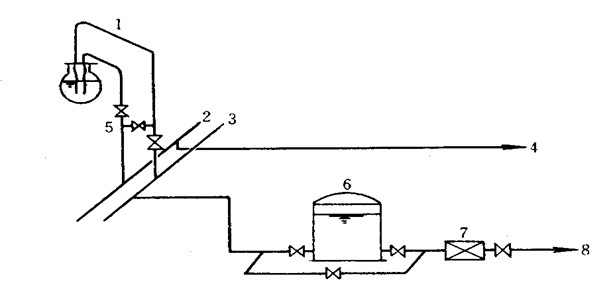

自流卸油流程

       1-鹤管;2-真空管;3-集油管;4-真空罐;5-抽底油管;6-零位油罐;7-离心泵;8-储油区

       当油罐车高于零位油罐并具有足够的位差时,即可采用虹吸自流卸油。鹤管必须具有抽真空或填充油料的设备。虹吸自流卸油的优点:不受泵和动力的影响。缺点:卸油后,多一次输转,增加了油品的蒸发损耗。

自流装车流程:

       凡地形高差可以利用并具备自流装车条件的油库,应尽量采用自流装车。

3、下部卸油流程:

鹤管厂家

鹤管厂家深奥图

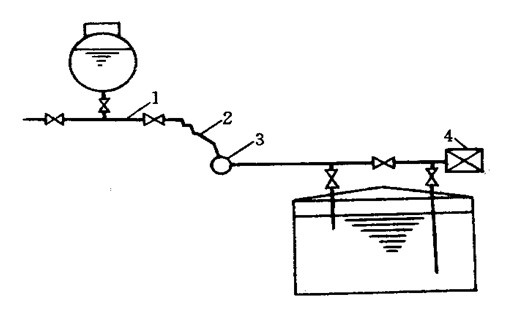

    1-油罐车下卸器;2-软管;3-集油管;4-油泵

       设备:油罐车下卸器、输油管路等组成。罐车下卸器与集油管的连接方式:是橡胶管或铝制卸油臂完成的。优点:采用下部卸油,克服了上部卸油的全部缺点,地面建筑少,有利于对空隐蔽和操作。
