阻火器的作用和工作原理是什么?什么是阻火器?深奥图（Autower）全称深圳市奥图威尔科技有限公司,分享阻火器的工作原理.阻火器作用防止火明或明灯明火进入燃料气系统造燃烧爆炸事故风机/典型管道阻火器的工作原理：火焰通狭孔隙由于热损失突增使燃烧能继续熄火

 　　阻火器的作用和工作原理是什么?阻火器的工作原理：阻火器 -工作原理 阻火器火点以下,从而阻止火焰蔓延。

【阻火器工作原理】风机/典型管道阻火器的工作原理

　　阻火器的作用和工作原理是什么?风机阻火器、风机阻火器、MESG典型管道阻火器器壁效应

　　１.阻火器阻火器

　　燃烧与爆炸并不是分子间直接反应,而是受外来能量的激发,分子键遭到破坏,产生活化分子,活化分子又分裂为寿命短但却很活泼的自由基,自由基与其它分子相撞,生成新的产物,同时也产生新的自由基再继续与其它分子发生反应。当燃烧的可燃气通过阻火元件的狭窄通道时,自由基与通道壁的碰撞几率增大,参加反应的自由基减少。当阻火器的通道窄到一定程度时,自由基与通道壁的碰撞占主导地位,由于自由基数量急剧减少,反应不能继续进行,也即燃烧反应不能通过阻火器继续传播。

　　２.风机阻火器风机阻火器

　　随着阻火器通道尺寸的减小, 自由基与反应分子之间碰撞几率随之减少, 而自由基与通道壁的碰撞几率反而增加, 这样就促使自由基反应减低。当通道尺寸减少到某一数值时, 这种器壁效应就造成了火焰不能继续传播的条件, 火焰即被阻止。因此器壁效应是防止火焰的主要机理。

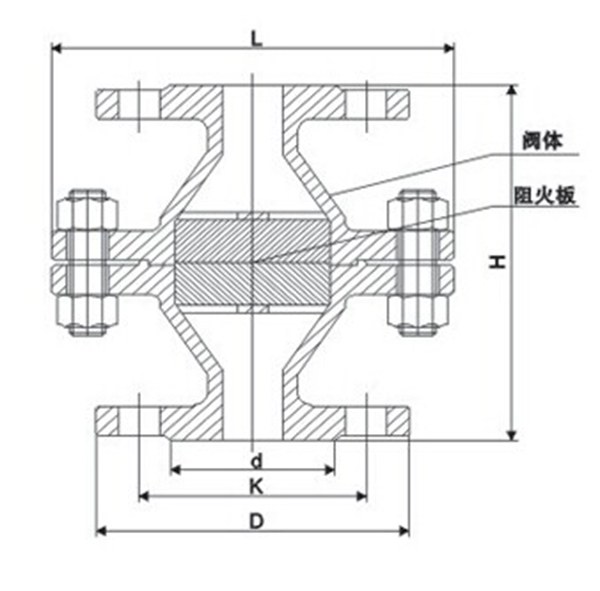

阻火器的工作（结构）原理图

　　3.MESG　典型管道阻火器典型管道阻火器

　　火焰通过阻火元件的细小通道并在通道内降温。当火焰被分割小到一定程度时,经通道移走的热量足以将温度降到可燃物燃点以下,使火焰熄灭。或由器壁效应解释,当通道窄到一定程度时,自由基与管道壁的碰撞占主导地位,自由基大量减少,燃烧反应不能继续进行。因此,把在一定条件下(0. 1 MPa ,20 ℃) 刚好能够使火焰熄灭的通道尺寸定义为“最大实验安全间隙”(MESG,Maximum Experimental Safe Gap) 。阻火元件的通道尺寸是决定阻火器性能的关键因素,不同气体具有不同的MESG值。因此,在选择阻火器时, 应根据可燃气体的组成确定其MESG值。在具体选择时,又根据MESG值将气体划分为几个等级。国际上经常采用两类方法。一是美国全国电气协会(NEC) 的分类法,它根据气体的MESG值将气体分为四个等级(A ,B ,C ,D) ;另一类是国际电工协会( IEC) 的方法,它也将气体分为四个等级( IIC , IIB , IIA 及I) 。两种标准划分的各类气体的MESG 值及测试气体。

　　两种MESG分类标准

　　NEC IEC MESG/ mm 测试气体

　　A IIC 0. 25 乙炔

　　B IIC 0. 28 氢气

　　C IIB 0. 65 乙烯

D IIA 0. 90 丙烯

　　G M I 1. 12 甲烷

　　这样,在选用阻火器时,即可在设计规定使用的规范中首先查出所用可燃气体的等级,然后根据该组气体对应的MESG 值来选择相应的阻火元件。
