续：SIS(安全仪表)系统和ESD（紧急停车）系统区别（一），SIS系统和ESD系统有什么区别?SIS(安全仪表)系统和ESD系统到底有什么不同?SIS(安全仪表)系统和ESD（紧急停车）系统生产厂家/集成商/供应商深奥图（Autower）,SIS(安全仪表)系统和ESD（紧急停车）系统区别（二）再次与您一起深度探讨SIS(安全仪表)系统和ESD（紧急停车）系统区别。

　　安全型的仪表，安全型执行器，  安全型的软件（功能块库，连锁规范），甚至“安全的通讯功能”（目前很少有此叫法）。 SIS的整体性概念还应包括贯穿整个安全控制系统 全生命周期的规范，如初期的设计，中期的施工，调试；末期的试运行，评估，验证。 后续的维护。安全生命周期到限前的拆除。。。

SIS(安全仪表)系统和ESD（紧急停车）系统区别（二）

　　总之，SIS 的概念很完整，很庞大。 从理论上说，只有ESD，“未必” 会是个完整的SIS控制系统。  ESD仅仅是 SIS中的一环，而且是在实体硬件中，是最重要的一环。 所以，很多人认为，SIS就是ESD。。。  ESD就是SIS。  有了ESD，再有了很多周边的配套设备。就可以组成一个SIS控制系统。

　　SIS safety instrument system 安全仪表控制系统   ESD Emergency shutdown 在石化一般叫ESD。在高压管线上叫HIPPS，在锅炉上叫FSSS，在汽机上叫ETS。

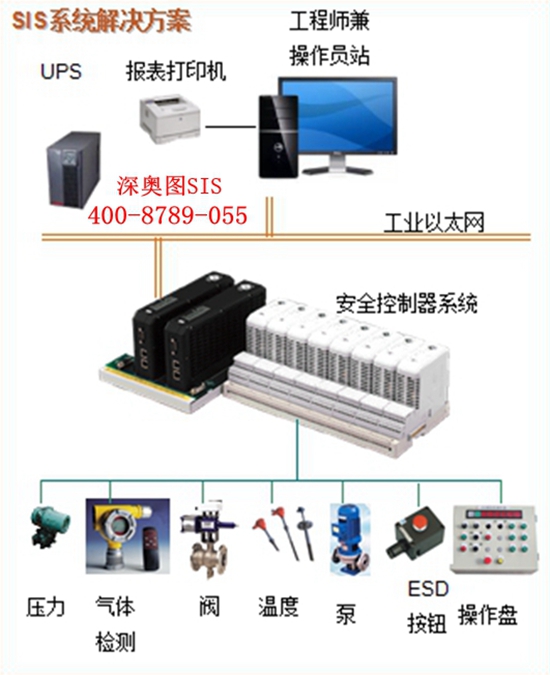

　　ESD 是SIS的一部分，算是比较重要的组成部分 SIS=ESD+ 中间连线+现场仪表或者执行机构

　　 ESD叫SIS是不太合理的叫法  现在很多项目要求SIS系统达到SIL3，光是ESD达到SIL3是不够，还需要现场的仪表达到该等级，并且构成的整个控制回路达到SIL3。参考电力系统ETS+DEH模式，我个人认为，压缩机控制还是控制和保护分开的好，采用 ESD+调速+防踹

　　就练油厂的PCS（过程控制系统）情况来说，整个练油厂综合控制系统由DCS，ESD，CCS，MMS及CGTCS组成，DCS承担控制的核心。Esd（Emergency Shutdown Device）-－紧急停车系统（包括SOE），独立于DCS系统，是SIS（SIS, safety instrumented system）:安全仪表系统主要组成在工艺发生危险状况时，对管线及设备紧急的关启，实现保护。

SIS(安全仪表)系统和ESD（紧急停车）系统区别（二）

　　在设计上从系统结构及通讯方式上与DCS不同，采用三选二（2-o-o-3 voting）Triconex系统及HART 通讯方式，与DCS进行以太网通讯。为保证全厂协调安全运行，ESD系统还需和CCS（压缩机控制系统），MMS（机器监视系统），CSTCS（燃气轮机控制系统），及MCC（电机控制中心）通讯，完成安全保护要求。

　　   SIS是安全仪表系统，ESD属于SIS的一部分。SIS包括现场仪表、ESD系统、紧急开闭阀三部分，采用HART+4---20mA通讯连线，每个ESD回路均要做SIL评估。为实现SIL2 或SIL3 安全等极，采用两台电磁阀控制紧急开闭阀，三台差压变送器测量同一液位，采用雷达及超声各一台仪表测同一液位等方法。当然要做SIL计算验证，以确保系统达到要求。

　　SIL   Safety Integrity Level  安控相关指标，安全等级，基本石油化工一般要求SIL 3吧 ESD中的安全等级，安全完整性级别1财产和产品一般保护。

　　2主要财产和产品保护，有可能损害人。

　　3保护人员。

　　4灾难性伤害  按照国际标准的规定，将安全等级分为4级即SIL1～4。其中SIL4等级为最高。所谓SIL其全名为安全完整性等级（Safety Integrity Level），英文缩写为SIL，由每小时发生的危险失效概率来区分（SIL2为≥10－7至<10－6；SIL3为≥10－8至<10－7）。

　　生产过程所需要的安全等级由专门的生产工艺公司来评估确定。一般对安全要求比较高的工艺生产过程需要的安全等级为SIL3。  基于风险的检验(RBI)是一个识别、评估和影射工业风险的流程（由于腐蚀和压力爆裂），这些风险会在压力设备和结构化元素方面危及设备的完整性。RBI用于解决那些可以通过正确检查和分析控制的风险。   在RBI过程中，工程师可以设计出与衰退预测或观察机制最有效匹配的检查战略（什么、何时、如何检验）。

　　  以可靠性为中心的维修(RCM),其目标是以最少的资源消耗保持系统的可靠性（规定条件的可靠性）和安全性；全面考察影响装备可靠性与安全性的因素，强调通过改善机件的外在条件延长寿命，延缓故障的发生（尽管不能完全消除故障），提高产品的固有可靠性。

 　　SIL一些简称，BPCS：Basic Process Control System，基本过程控制系统，如DCS等；

　　 IEC： International Electrotechnical Commission，国际电工学会；

　　 ISA：Instrument Society of America，美国仪表及自动化学会；

　　  PFD：Probability of Failure on Demand，指令模式的危险故障率；

　　 PFDavg：Average Probability of Failure on Demand，平均危险故障率；

　　RRF：Risk Reduction Factor，事故降低倍数；

　　 SFF：Safe Failure Factor，安全故障比例；

　　SIS：Safety Instrumented System，安全联锁系统；
