ESD紧急停车控制系统(英文简称ESD)定义构成及价值



发布时间:2022-05-07

  ESD紧急停车控制系统(英文简称ESD)定义是什么?ESD紧急停车控制系统(以下简称ESD)的定义和构成,ESD是Emergency Shutdown Device的简称,中文的意思是紧急停车控制系统,也可以称为安全仪表系统(Safety-Instrument System-SIS)、安全联锁系统(Safety Interlock System-SIS )、安全关联系统(Safety Related System-SRS)、仪表保护系统(Instrument Protective System-IPS )等。它是一种经专门机构认证、具有一定安全等级,用于降低生产过程风险的安全保护系统。它不仅能够响应生产过程因超出安全极限而带来的危险,而且能检测和处理自身的故障,从而按预定的条件或程序,使生产过程处于安全状态,以确保人员、设备及工厂周边环境的安全。

esd紧急停车系统

ESD紧急停车控制系统(英文简称ESD)定义、构成及价值

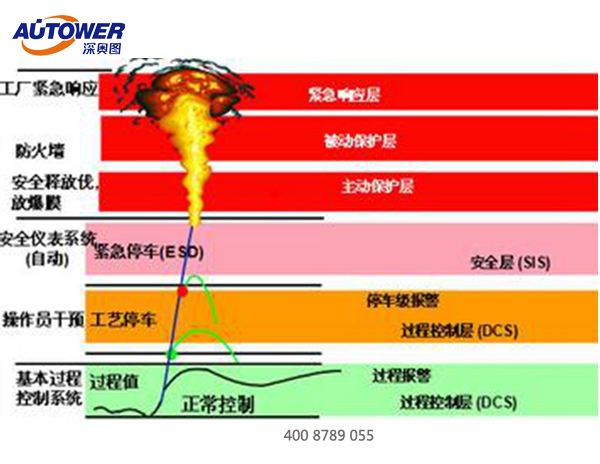

  ESD紧急停车控制系统(英文简称ESD)价值?大多数化工装置都具有高温,高压,易燃,易爆等特点,在生产中具有很高的危险性。因此,实现生产装置的安全,稳定,高效运行不仅是提高效益的关键,而且对生产人员和生产设备都很重要。我们相对一个较大的自动化强的现代化工厂而言,其生产设备的控制极其复杂,由于过程的复杂性,原料的变化,最终产品的质量要求等因素,正确的过程控制和安全系统的设置就显得尤为必要和重要。如果生产设备由DCS系统来控制,且安装了安全连锁保护功能,但是对于较大规模的紧急停车系统应按照安全独立的原则,而且与DCS系统分开设置。这样做,主要有以下三方面的原因:

  1.可以使控制功能和安全功能同时失效的概率降低,当DCS系统出现故障时也不会影响安全保护系统。

  2.对于大型设备而言,紧急停车系统响应速度越快越好。这有利于保护设备,避免事故扩大;并有利于分辨事故原因记录。而DCS处理大量过程监测信息,因此其响应速度难以作得很快。

  3.DCS系统是过程控制系统,是动态的,需要人工干预,这样有可能引起人为误导;而ESD是静态的,不需要人工干预,这样设置ESD可以避免引起人为误导。

  一.ESD系统的基本要求  随着化工企业的规模日趋大型化,设计操作指标离安全临界点越来越近,造成发生危险的可能性也增加,所以越来越多化工企业非常重视生产过程的安全,同时又要不断提高产品质量,以追求企业效益利润最大化。在以往,许多企业都配置了安全系统,但由于一些系统未能达到所期望的安全性,故发生了许多事故。随着现代科学技术的发展,人们对安全系统的认识也得到了提高,这就对ESD系统提出了新的要求:

ESD紧急停车控制系统(英文简称ESD)定义、构成及价值

ESD紧急停车控制系统(英文简称ESD)定义、构成及价值

  1.ESD系统必须比继电器控制控制更安全可靠,必须减少安全系统误停车的次数和频率。

  2.ESD系统必须易于维护和查找故障,并具有自诊断功能,在线诊断可以准确迅速的找出故障,在线维护可以在系统不停止工作的情况下,更换系统的故障模块。

  3.ESD系统必须易于组态,并且有在线修改组态的功能,在线试验时,满足跳闸保护条件时系统仍能完成停机保护功能。  4.ESD 系统必须可与DCS系统和计算机系统通信。

  5.ESD系统必须有硬件和软件的保护

  6.ESD 系统必须提供第一次事故记录功能

  7.ESD系统必须独立于其他控制系统。

  8.ESD系统应配置两路电源,两路电源互为备用,并可以进行自动切换。任一路电源故障ESD系统有输出报警信号,电源失电故障系统的看恢复性故障,一旦重新受电,控制模块能自动恢复正常工作而无需运行人员的任何干预。

  9.ESD系统能接受与全厂电气共用地网的接地方式。

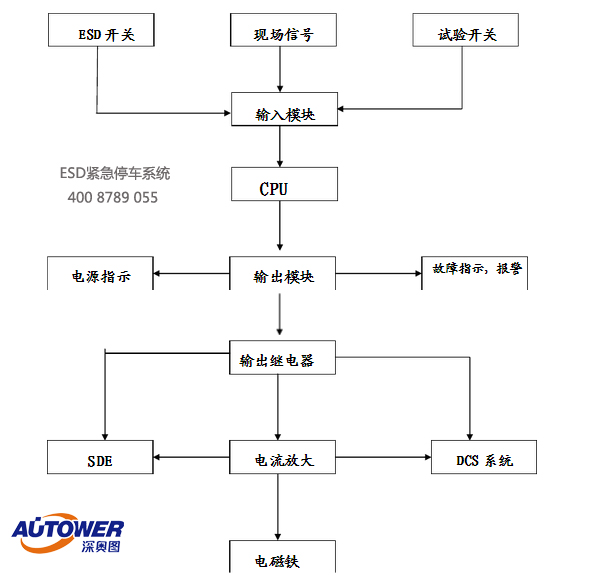

二.ESD系统的构成,附ESD系统硬件结构,见下图:

ESD紧急停车系统

  ESD紧急停车系统柜有电源,信号转换模块,系统组件,输出继电器,空气开
