装车系统（定量装车控制系统）广泛应用于甲醇、成品油、液化气等液态化工产品的全自动定量装车控制。在传统的装车系统设计中，经常采用单鹤位定量灌装业务模式，针对该业务模式存在不足之处，深圳市奥图威尔科技有限公司提出多个鹤位公用管道泵，通过变频器调整管道压力的新型定量装车灌装业务模式，经过多家大型成品油、甲醇生产企业的实际应用取得良好的效果，具有很大推广价值。

装车系统的控制电路设计（定量装车控制系统厂家）

　　在多个鹤位公用管道泵的装车系统设计中，每个鹤位采用批控仪作为定量灌装的控制设备，一台体积流量计或者质量流量计检测管道内物料的流量，一台铂热电阻检测物料温度，一台装车控制阀，这些配置与单鹤位定量灌装业务模式完全相当，在主管道上安装一台或者两台管道泵为所有鹤位提供装车动力，同时在主管道上安装压力变容器，系统采用变频器控制管道泵电机，压力变容器采集压力数据，以4-20ma信号传递给变频器，利用变频器的PID控制功能实现恒压灌装，既保证精度又保证速度。

　　在多个鹤位中有任一个鹤位需要灌装时，批控仪提供一个开关量信号给变频器，变频器驱动管道泵电机，为装车提高合适的压力；一旦没有任何鹤位需要装车，则变频器自动关闭管道泵电机，防止管道压力过大。为了增加系统的可靠性，可以采用两台管道泵，自动进行故障切换。

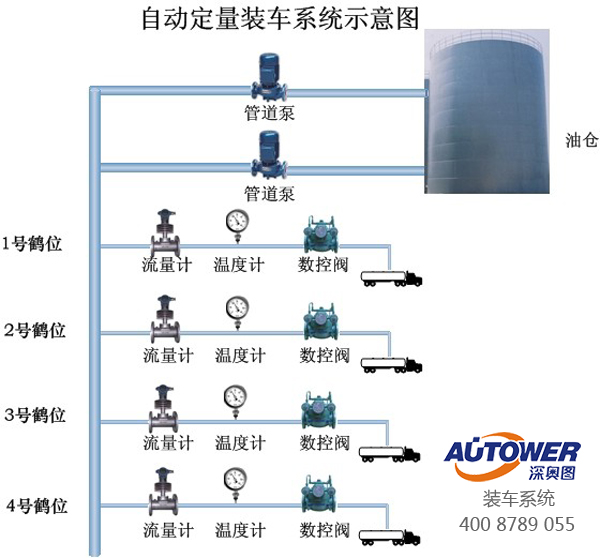

如下图：

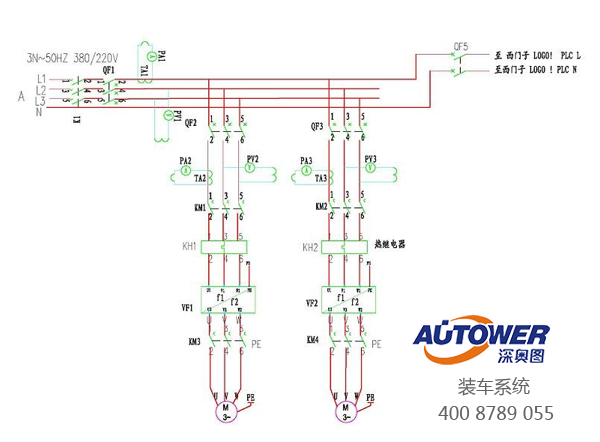

　　采用上述多个鹤位公用管道泵的装车系统，其管道泵的电机主回路和控制电路需要重新设计。其变频器的主回路如下图：

变频器VF1 VF2分别对管道泵进行变频控制。

　　因为存在多个鹤位，每个鹤位对应的一个批控仪，批控仪的电机开停控制信号无法直接接入到变频器中，而且需要考虑两个管道泵的自动故障切换，紧急停车等控制功能。需要采用PLC对批控仪的开停信号、紧急停车按钮、变频器故障信号进行逻辑运算后，由PLC控制变频器。

　　自动化装车系统改造去哪里?95%的人选择深奥图。装车控制系统首选定量装车控制系统厂家（Autower）深奥图，其自动化提供：

　　1.集成式油库定量装车及安全监控联锁控制系统

　　2.集散式IC卡汽车定量装车系统

　　3.集中式IC卡火车定量装车系统

　　4.一卡通定量付油控制软件(油库付油操作指南)

　　深圳市奥图威尔科技有限公司自动化系统是国内专业从事定量装车控制仪技术开发及产品生产的高新企业，提供专业的装车系统的控制电路设计、装车系统成套解决方案及定量装车系统改造升级与维护服务!装车控制系统选购咨询电话:4008789055
